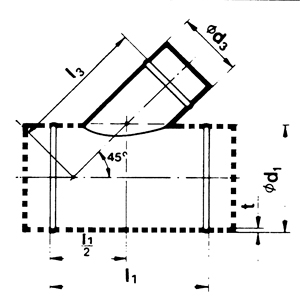

Manicotto a sella a 45°
-

SPESSORE LAMIERA: d. 80 - 300 mm - T = 0,6 mm
SPESSORE LAMIERA: d. 315 - 500 mm - T = 0,7 mm
LUNGHEZZA INNESTO: d. 80 - 250 mm = 40 mm
LUNGHEZZA INNESTO: d. 280 - 315 mm = 60 mm
LUNGHEZZA INNESTO: d. 355 - 500 mm = 80 mm

d1 (mm)
Innesto (mm)
80*
80
100*
80 - 100
125*
80 - 100 - 125
140
80 - 100 - 125 - 140
150
80 - 100 - 125 - 140 - 150
160*
80 - 100 - 125 - 140 - 150 - 160
180
80 - 100 - 125 - 140 - 150 - 160  180
200*
80 - 100 - 125 - 140 - 150 - 160 - 180 - 20
250
100 - 125 - 140 - 150 - 160 - 180 - 200 - 250
280*
125 - 140 - 150 - 160 - 180 - 200 - 250
300
125 - 140 - 150 - 160 - 180 - 200 - 250
315
140 - 150 - 160 - 180 - 200 - 250
355*
150 - 160 - 180 - 200 - 250
400*
160 - 180 - 200 - 250
450*
180 - 200 - 250
500*
200 - 250
I diametri contrassegnati dall'asterisco sono normalizzati EUROVENT®
