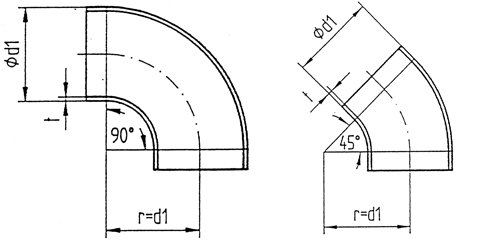

Curva stampata
-

A TENUTA E CALIBRATA
SPESSORE LAMIERA: d. 80 - 300 mm - T = 0,6 mm
SPESSORE LAMIERA: d. 315 mm - T = 0,7 mm
LUNGHEZZA INNESTO: d. 80 - 250 mm = 40 mm
LUNGHEZZA INNESTO: d. 280 - 315 mm = 60 mm

d1 (mm)
Curva (°)
?80*
90 - 60  - 45 - 30 - 15
100*
90 - 60 - 45 - 30 - 15
125*
90 - 60 - 45 - 30 - 15
140
90 - 60 - 45 - 30 - 15
150
90 - 60 - 45 - 30 - 15
160*
90 - 60 - 45 - 30 - 15
180
90 - 60 - 45 - 30 - 15
200*
90 - 60 - 45 - 30 - 15
250*
90 - 60 - 45 - 30 - 15
280
90 - 60 - 45 - 30 - 15
300
90 - 60 - 45 - 30 - 15
315*
90 - 60 - 45 - 30 - 15
I diametri contrassegnati dall'asterisco sono normalizzati EUROVENT®
