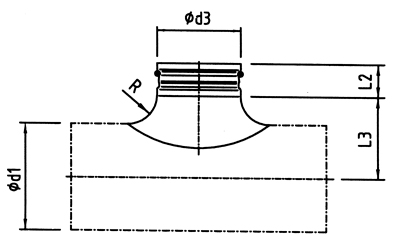

Manicotto a sella a 90°
con guarnizione Lippengummi®

CON GUARNIZIONE
SPESSORE LAMIERA: d. 80 - 315 mm - T = 0,7 mm
LUNGHEZZA INNESTO: d. 80 - 250 mm = 40 mm
LUNGHEZZA INNESTO: d. 280 - 315 mm = 60 mm

d
(mm)
d3
(mm)
L3
(mm)
R
(mm)
Peso
(kg)
d
(mm)
d3
(mm)
L3
(mm)
R
(mm)
Peso
(kg)
d
(mm)
d3
(mm)
L3
(mm)
R
(mm)
Peso
(kg)
80*
80
50
10
0,15
315*
125
170
15
0,25
300
160
170
20
0,5
90
80
55
10
0,15
355*
125
190
15
0,25
315*
160
175
20
0,5
90
100
60
15
0,2
400*
125
215
15
0,25
355*
160
195
20
0,5
100*
80
60
10
0,15
450*
125
240
15
0,25
400*
160
220
20
0,5
125*
80
70
10
0,15
500*
125
265
15
0,25
450*
160
245
20
0,5
140
80
80
10
0,15
560*
125
295
15
0,25
500*
160
270
20
0,5
150
80
85
10
0,15
140
140
90
20
0,35
560*
160
300
20
0,5
160*
80
90
10
0,15
150
140
95
20
0,35
180
180
115
25
0,6
180
80
100
10
0,15
160*
140
100
20
0,35
200*
180
125
25
0,6
200*
80
110
10
0,15
180
140
110
20
0,35
224
180
135
25
0,6
224
80
120
10
0,15
200*
140
120
20
0,35
250*
180
150
25
0,6
250*
80
135
10
0,15
224
140
130
20
0,35
280
180
165
25
0,6
280
80
150
10
0,15
250*
140
145
20
0,35
300
180
175
25
0,6
300
80
160
10
0,15
280
140
160
20
0,35
315*
180
180
25
0,6
315*
80
170
10
0,15
300
140
170
20
0,35
355*
180
200
25
0,6
100
100
65
15
0,2
315*
140
175
20
0,35
400*
180
225
25
0,6
125*
100
75
15
0,2
355*
140
195
20
0,35
450*
180
250
25
0,6
I diametri contrassegnati dall'asterisco sono normalizzati EUROVENT®

Listino

d
(mm)
d3
(mm)
L3
(mm)
R
(mm)
Peso
(kg)
d
(mm)
d3
(mm)
L3
(mm)
R
(mm)
Peso
(kg)
d
(mm)
d3
(mm)
L3
(mm)
R
(mm)
Peso
(kg)
125*
100
75
15
0,2
355*
140
195
20
0,35
450*
180
250
25
0,6
140
100
85
15
0,2
400*
140
220
20
0,35
500*
180
275
25
0,6
150
100
90
15
0,2
450*
140
245
20
0,35
560*
180
305
25
0,6
160*
100
95
15
0,2
500*
140
270
20
0,35
200*
200
125
25
0,75
180
100
105
15
0,2
150
150
95
20
0,35
224
200
135
25
0,75
200*
100
115
15
0,2
160*
150
100
20
0,35
250*
200
150
25
0,75
224
100
125
15
0,2
180
150
110
20
0,35
280
200
165
25
0,75
250*
100
140
15
0,2
200*
150
120
20
0,35
300
200
175
25
0,75
280
100
155
15
0,2
224
150
130
20
0,35
315*
200
180
25
0,75
300
100
165
15
0,2
250*
150
145
20
0,35
355*
200
200
25
0,75
355*
100
190
15
0,2
280
150
160
20
0,35
400*
200
225
25
0,75
400*
100
215
15
0,2
300
150
170
20
0,35
450*
200
250
25
0,75
450*
100
240
15
0,2
315*
150
175
20
0,35
500*
200
275
25
0,75
500*
100
265
15
0,2
355*
150
195
20
0,35
224
224
135
25
0,75
125*
125
75
15
0,25
400*
150
220
20
0,35
250*
250
150
25
1
140
125
85
15
0,25
450*
150
245
20
0,35
280
250
165
25
1
150
125
90
15
0,25
500*
150
270
20
0,5
300
250
175
25
1
160*
125
95
15
0,25
560*
150
300
20
0,5
315*
250
180
25
1
180
125
105
15
0,25
160*
160
100
20
0,5
355*
250
200
25
1
200*
125
115
15
0,25
180
160
110
20
0,5
400*
250
225
25
1
224
125
125
15
0,25
200*
160
120
20
0,5
450*
250
250
25
1
250*
125
140
15
0,25
224
160
130
20
0,5
500*
250
275
25
1
280
125
155
15
0,25
250*
160
145
20
0,5
300
125
165
15
0,25
280
160
160
20
0,5
I diametri contrassegnati dall'asterisco sono normalizzati EUROVENT®
